Один станок – две зоны обработки. Максимум универсальности с двухосевым столом HVX5S-200N
Реализовали другую схему размещения

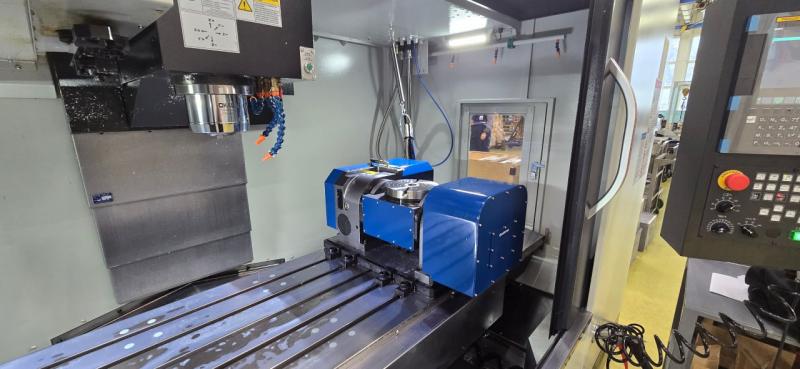

Наклонно-поворотный стол HVX5S-200N установлен поперек рабочего стола вертикально-фрезерного центра VMC1200II. Благодаря этому на станке одновременно сохранилась полноценная зона для классической 3-осевой обработки в тисках и отдельная зона для обработки деталей с использованием 3+2 / 4+1 осей.Фактически один станок может работать по двум принципиально разным сценариям.
Почему это стало возможным
Большой рабочий стол ВФ ОЦ VMC1200II размером 1300×600 мм и хода 1200/600/600 мм позволяют интегрировать компактный HVX5S-200N и при этом сохранить значительную часть рабочей поверхности для классической 3-осевой обработки.Ключевые характеристики наклонно-поворотного стола HVX5S-200N
- Планшайба: Ø200 мм
- Габариты стола (Д×Ш×В): 755×500×355 мм
- Наклон оси A: ±110°
- Дискретность позиционирования: 0.001°
- Повторяемость: 4 угл. секунды
- Максимальная нагрузка: до 75 кг
Общая информация о VMC1200II
размер стола: 1300×600 мм, нагрузка до 600 кгперемещения X / Y / Z: 1200 / 600 / 600 мм
шпиндель: BT40, 12 000 об/мин, 11 / 15 кВт, 52 / 95 Н·м
быстрые перемещения: до 36 м/мин
габариты станка (Д×Ш×В): 3150×3550×2700 мм
Дополнительные оси для систем FANUC, Mitsubishi, Siemens
